日本小児循環器学会雑誌 Pediatric Cardiology and Cardiac Surgery

右心室は解剖学的には3つの部位から構成され，流入部（三尖弁），心尖部，流出路（漏斗部）に分かれている．左心室に比して壁厚は薄く，コンプライアンスが高い特徴がある．健常者においては後負荷が低いことで右心室からの拍出が維持されているため，肺高血圧症のような圧負荷には弱く血行動態が破綻しやすい．特に小児の肺高血圧では，運動などによる急激な肺動脈圧の上昇に対し，右心室の代償性機転が働かずに心拍出量の低下を招き失神を来しやすい．これに加え，重症の肺高血圧患者では低拍出量症候群や拡張した肺動脈による冠状動脈の圧排が生じることで，右心室の虚血が生じるため右心機能低下に拍車がかかることになる^1）．また，右心室は心室中隔を介して左心室と相互作用が働いており，特に重症例では両心室の収縮の時相にズレが生じるdyssynchronyを認め，拡張相でもコンプライアンスを低下させる^2）．このようなに肺高血圧症では，様々な要因によって右心室は影響を受けており機能低下を来しやすい．

病初期は右心不全に伴う体鬱血が主体であるが，右室機能の低下が進行すると左心系からの拍出量も減少することになり最終的に死亡する．しかし実際には同程度の肺動脈圧であっても右心不全の進行に関しては様々であり，肺血管拡張薬によって右室機能が改善する症例がある一方で，徐々に悪化を示す症例も経験する．重症例でも肺血管拡張薬による後負荷の減少によって劇的に右室機能が回復することから，右室収縮能の低下は可逆的であることが示唆される．一方で右房圧，右室拡張末期圧の上昇を伴う右心不全を呈する症例では予後不良であり，右室心筋の繊維化などの不可逆的な変化が生じている可能性がある．このように肺高血圧症例においては肺動脈圧のモニタリングだけではなく，右室機能が維持されているかを経時的に評価することが重要になる．

心拍出量は心仕事量だけで決定されず，後負荷としての大血管の要素を組み入れて評価する必要がある．心室動脈カップリングとは，心臓と血管系の制御の組み合わせを観察したもので，より少ない心仕事量で十分な心拍出量を得るために自動調整されている．左心室大動脈との関連と同様に，肺動脈性肺高血圧症では右室肺動脈カップリングが重要になる．肺動脈性肺高血圧症においては，肺動脈のリモデリングや攣縮によって圧負荷が右室仕事量を増加させるが，右室壁は肥厚させることで対応し，代償性に収縮性を増加させて拍出量を維持させる．この代償はadaptive remodelingと呼ばれ，右心室は拡大をせずconcentric hypertrophyを示し，右室駆出率は正常に近い状態で保たれる．肺高血圧患者は無症状か極軽度の労作時息切れだけであることが多く，学校検診などの心電図異常を契機に診断されることが多い．この時期は，まだ右室肺動脈カップリングが成立している状態といえる．しかし高い肺動脈圧が持続すると，この後負荷に対し安静時には代償されるが，運動時などには十分な心拍出量を維持することができなくなるため失神を認めることがある．適切な診断がなされれば，より進行した右室機能低下を呈する前に治療が開始できるが，多くの場合には肺高血圧の診断に至らず右心不全が増悪していくことになる．さらに進行すると，右室収縮能は低下しその内腔は拡大していく．その結果1回拍出量は減少し，これを代償するために心拍数を増加することになる．この状態を右室肺動脈アンカップリングと呼び，徐々に血行動態の破綻を来し全身の浮腫と安静時においても息切れを認めるようになる．

肺動脈性肺高血圧患者における右心不全の進行は，後負荷が上昇することだけでは説明することはできない．肺動脈絞扼術を行った動物モデルにおいて，後負荷増加に伴い右室肥大が生じ右室収縮能の上昇が認められるが，右心不全が進行するわけではない．一方でVEGF受容体拮抗薬や低酸素暴露による肺高血圧モデルでは，同程度の後負荷に対して肺動脈絞扼術のモデルよりも，右室繊維化が強く心室の拡大や収縮能の低下が顕著であった^3, 4）．肺動脈性肺高血圧症における右心不全の進行においては，酸化ストレスやミトコンドリア機能異常など様々な因子が関与することが報告されており，単純な肺動脈圧の上昇に伴うものではなく様々な要因が関与した右室機能の破綻である（Fig. 1）^5）．

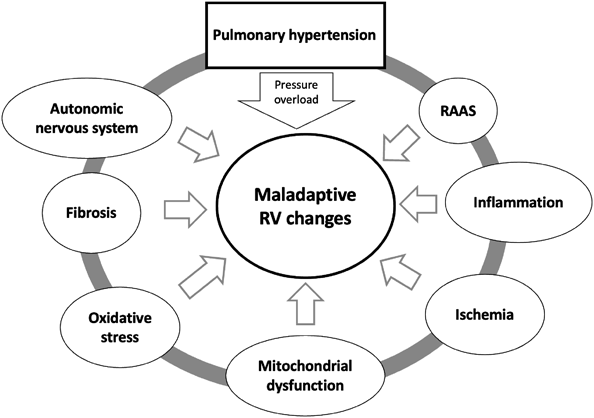

Fig. 1 Multifactorial causes of impaired right ventricular function

RAAS, renin-angiotensin-aldosterone system; RV, right ventricle.

肺動脈性肺高血圧患者では，より進行した状態に至るまでは臨床症状に欠けるが，心エコーでは右室機能低下の所見が確認されることがある．右室肺動脈カップリングが維持されている場合，肺動脈圧が高い場合であっても右室内腔の拡大は極軽度であり下大静脈の呼吸性変動も認められ，三尖弁輪径は概ね正常である．進行すると徐々に右室肥大による代償性変化で対応することができなくなり，その結果maladaptive remodelingによって右室の内腔は拡大しeccentric hypertrophyを示す．この右心室の拡大によって三尖弁輪も拡大し三尖弁逆流を認めるようになり，さらに右室内腔の拡大が助長されて右室肺動脈アンカップリングの状態になる（Fig. 2a, b, c）．また拡張期においても心嚢液貯留が認められる場合には，アンカップリングを示唆する重要な所見の1つである．肺動脈収縮期圧を評価する際に用いられる三尖弁逆流圧較差において，Doppler波形の描出が不十分である場合には過小評価になることが多いことや，右心機能が低下している症例では弁逆流が過小評価されることがあることに留意すべきである．

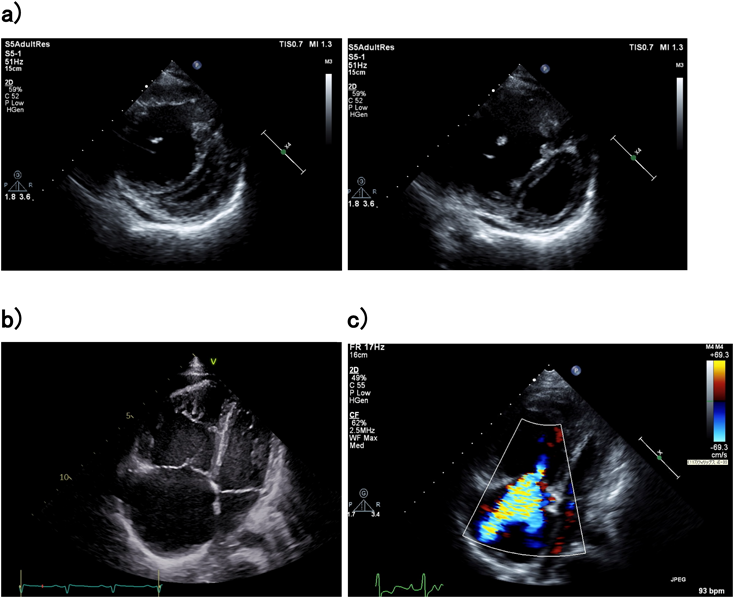

Fig. 2 Echocardiographic findings in patients with severe PAH

a) Parasternal short-axis view of the right ventricle and the left ventricle in children with severe pulmonary arterial hypertension. The left ventricle appears enlargement of right ventricle cavity and the interventricular septum curves into the left ventricle. b) Enlargement of right atrium and ventricle in severe pulmonary arterial hypertension from a 4-chamber view. c) A 4-chamber view shows severe tricuspid regurgitation with dilatation of right atrium.

肺動脈性肺高血圧患者では，右心不全の進行による心拍出量の低下から最終的に死亡する．右心機能低下による心不全の状態把握だけであれば，右室収縮能の評価だけで十分であり，それ単独でも予後の推定も可能である．しかし，右室収縮力が不変であっても，後負荷である肺動脈圧に依存して心仕事量が変化するため，後負荷の変化に対して右室からの拍出量を維持できているかを評価することが重要となる．この常に変化する複雑な心室–動脈間の循環動態において十分な心仕事量を効率的に行えているかを観察できる右室肺動脈カップリングはより重要な概念である．肺高血圧患者における治療を右室肺動脈カップリングの観点から考えると，右室収縮能または肺動脈圧を改善させる戦略が考えられる．現在主軸となっている肺血管標的治療薬は，後負荷となる肺動脈拡張を目的としたものであり，今後は右室機能不全に対する治療戦略が望まれる．

1）Ees/Ea

右室収縮能の指標としての収縮末期エラタンス（Ees: end-systolic elastance）と肺動脈エラスタンス（Ea: effective arterial elastance）の比は，肺高血圧における右心機能評価の重要な指標の1つである．この指標を正確に知るためには，心臓カテーテル検査における下大静脈部分閉塞やバルサルバ法などによる前負荷の変化よって収縮末期圧容積関係を描くことで求められる（Fig. 3a）．エラスタンスとは弾性のことで，コンプライアンスの逆数であり縮まろうとする力である．心室の弾性は拡張期から収縮期に向けて連続的に増加し，収縮末期に最大値（Ees）を示す．つまりEesとは心室の収縮性の指標である．このEesは駆出率に比較して前負荷や後負荷の影響を受けにくく，負荷非依存性に収縮能を反映することができる．一方，Eaである動脈実効エラスタンスは，血管のコンプライアンスと抵抗の両方を反映した後負荷の指標である．正常の右心室はEes/Ea比は1.0以上を維持できており，最小限のエネルギーで1回拍出量を維持できる場合は1.5から2.0になる（Fig. 3b）^6）．肺高血圧の患者では後負荷の上昇によりEaが増大するため，右心室は壁厚を肥大させEesを上昇させることで代償を試みる．この状態では右室肺動脈カップリングは維持されている．しかし，肺高血圧の進行による後負荷の上昇が持続かつ増悪すると，右心室の収縮力が維持することができず破綻してEes/Ea比は低下し，0.8未満の症例がアンカップリングの状態とされる（Fig. 3c）^7）．実際には0.8を下回る時期においても右心不全症状が臨床的には観察されず，運動時の急激な後負荷の上昇に伴い心拍出量を維持できず失神を認める．右室肺動脈アンカップリングの状態を早期に発見できる点において，この概念は重要といえる．

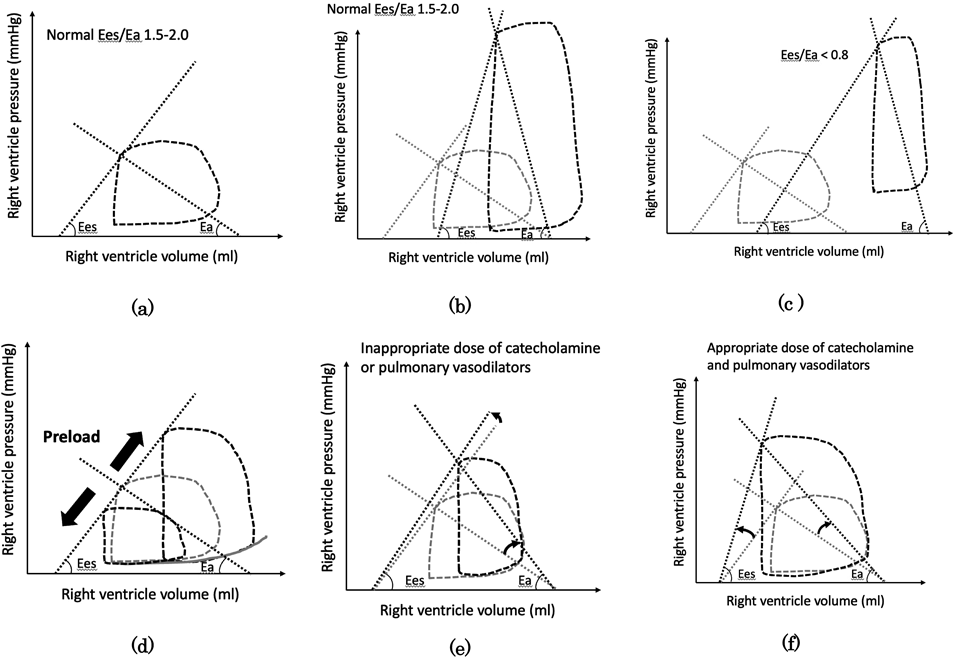

Fig. 3 The pressure–volume loop analysis for assessment of ventriculo–arterial coupling

a) Normal ratio of ventricular elastance to arterial elastance in healthy subjects. b) The pressure–volume loop analysis for PAH patients with preserved Ees/Ea. c) The pressure–volume loop analysis for patients with impaired Ees/Ea. The stroke volume is decreased with right ventricle maladaptation. d) The pressure–volume loop in response to change in preload. The pressure–volume loop alters with independent effects of preload. e) The pressure–volume loop for patients with inappropriate dose of catecholamine or pulmonary vasodilators. f) The pressure–volume loop for patients with appropriate dose of catecholamine or pulmonary vasodilators. Ea, effective arterial elastance; Ees, end-systolic elastance; PAH, pulmonary arterial hypertension.

2）TAPSE/SPAP比

非侵襲的な右室肺動脈カップリングの評価方法としてTAPSE/SPAP比があり，心エコーで評価することができるため簡易的な指標である．TAPSE（tricuspid annular plane systolic excursion）とは三尖弁輪収縮期移動距離であり，右心室の長軸方向の収縮能を評価する方法で，心尖部四腔断面からM-mode法で測定が可能である（Fig. 4）．右室収縮機能障害を示唆するCut-off値は，15 mmから17 mmまで様々な報告がある^8–10）．弁輪のみの動きであるため角度依存性であり右室全体の機能を反映できない点や，前負荷に影響されやすい点など限界がある指標である．しかし簡便な計測方法であり，再現性のよいことから臨床的には有用な指標といえる．後負荷の指標である収縮期肺動脈圧（SPAP: systolic pulmonary artery pressure）の推定には，前述したように三尖弁逆流最大血流速度から簡易ベルヌーイ式から算出され，右房圧加える右室収縮期圧を求める．右房圧は下大静脈の呼吸性変動を用いて推定されるが，実際には一律5 mmHgまたは10 mmHgとして算出されていることも多い^11）．

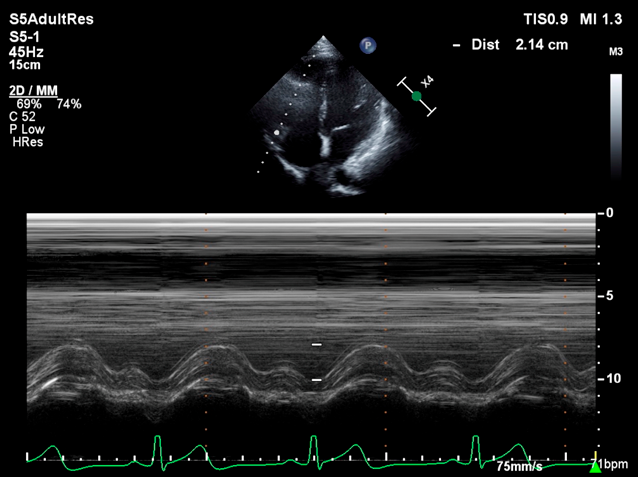

Fig. 4 Determination of the tricuspid annular plane systolic excursion in preserved right ventricle function with severe pulmonary arterial hypertension using M-mode in apical four-chamber view

TAPSE/SPAP比の肺動脈性肺高血圧症例への有用性は，2018年にTelloらによって報告された^12）．特発性，遺伝性肺動脈性肺高血圧および慢性血栓塞栓性肺高血圧などの症例を対象とし，Cut-off値0.31 mm/mmHg未満の症例はアンカップリングと評価した．TAPSE/SPAP比は侵襲的評価であるEes/Ea比とも高い相関を示しており，独立した死亡のリスク因子であった．その後，左心不全による肺高血圧症例や大動脈弁および三尖弁置換術後など様々な症例においてその有用性が報告されている^13–17）．TAPSE/SPAP比は年齢によっても正常域が変化し，健常者での検討では若年者ほど高値を示し，運動時では低下することが示されている^18）．SPAP値は右心機能の不良の症例では，三尖弁逆流のDopplerでの描出が不十分になるために過小評価となる可能性があり，心臓カテーテルによるSPAPを用いたhybrid TAPSE/SPAP比のほうが正確な評価になる．このhybridアプローチでは，TASPE/PVR（肺血管抵抗値）比による右室肺動脈カップリングの評価方法も報告されている^19）．

3）右室肺動脈カップリングのその他の指標

TAPSE/SPAP比以外の評価法おいて，様々な右室収縮能の簡易的な指標が用いられている（Table 1）．RVEF（右室駆出率right ventricular ejection fraction）/SPAP比は，3DエコーによるEFの測定を行った指標である^20）．RVEFの正常値は50％前後であり，正常下限は40％とされている．しかし右心室の解剖学的な特徴から，左心室と同じように評価することが難しいことが多い．RV FAC（右室内腔面積変化率right ventricular area change）/平均肺動脈圧比は，比較的簡便に評価しやすい方法である^21）．RV FACは心尖部四腔象における右室収縮末期面積と右室拡張末期面積を用い，（拡張末期面積−収縮末期面積）/拡張末期面積×100で算出され35％以下が右室収縮能低下とされている．三尖弁輪におけるs′（収縮期最大移動速度）/RVESA index（右室収縮期末期面積係数）も有用な指標として報告されている^22）．s′は組織Dopplerによって測定され，四腔断面像における自由壁側の三尖弁輪収縮期最大移動速度であり，10 cm/s以下の場合に右室収縮能低下と判断される．そのほかにも，スペックルトラッキング法を用いた右室長軸方向の平均値であるglobal longitudinal strainや自由壁のstrainの測定値を肺動脈収縮期圧で割った値を用いた指標も報告されている^23）．これらのいずれの指標においても予後予測に有用であり，右室肺動脈カップリングが右心不全の進行において重要な位置付けであることがわかる．

小児の特発性および遺伝性肺動脈性肺高血圧症患者においては，肺血管攣縮による肺動脈圧の急激な上昇から失神を認めることが多いが，右心室の不可逆な機能不全を呈することは稀である^24）．診断時にNYHA機能分類IV度であった症例でも，積極的な肺血管拡張薬治療によって後負荷が減少すると右心機能の改善を認めることは比較的多く経験される．一方で，鎮静下で行われる心臓カテーテル検査時には低い肺動脈圧であるにもかかわらず，覚醒時に急激な上昇を認める症例も多く，小児における後負荷の評価は必ずしも容易ではない．また成人症例に比して，高い肺動脈圧であるにもかかわらず低い右房圧であることが多く，右室機能は比較的維持されることがわかる^25）．このような血行動態の特徴から，重症度のリスク分類において成人の分類とは異なり右房圧は除外されている^26）．このように小児では後負荷に上昇に対し右室肺動脈カップリングが維持されやすく，TAPSE/SPAP比などの指標におけるCut-off値は成人とは異なる可能性があり今後は小児例での検討が必要である．一方で，活動性が高い小児の肺高血圧患者で右室肺動脈アンカップリングの状態である場合では，啼泣や運動などにより成人よりも急激な悪化から血行動態の破綻を来すリスクがある．そのため小児の重症例では，より積極的な肺血管拡張薬や心不全治療の介入が必要である．先天性心疾患における右室肺動脈カップリング評価ではファロー四徴症の報告があるが，肺高血圧を伴う先天性心疾患における評価はほとんどない^27, 28）．特に予後が不良とされる術後遠隔期に肺高血圧を示す症例や小さな欠損孔を伴う肺高血圧症例における右室肺動脈カップリング評価は予後予測において重要であると考えられる．

肺動脈性肺高血圧患者の右室肺動脈カップリングに基づいた循環管理を行うことは，特に重症例の治療において非常に重要な点といえる．Eesを上昇させEaを低下させることで右室肺動脈カップリングを最適化できるが，左心系と異なり肺循環が関わる右心不全は単純な循環管理では改善が得られないばかりか悪化を招くことがある．肺高血圧患者では高い後負荷のため，過度の利尿剤使用によって前負荷が減少すると1回拍出量低下することとなる（Fig. 3d）．カテコラミンを増量することで右室収縮性を増加，つまりEesを上昇させても，右室に圧排された左室が十分な拍出ができずに頻脈になり，さらに血管抵抗が上昇することで悪循環に陥る．また肺血管拡張薬の急激な増量によって右室後負荷の減少，つまりEaの低下を試みると，体血管抵抗も低下することによって体血圧も低下してしまうリスクがある（Fig. 3e）．肺動脈性肺高血圧症においてEes/Ea比を適正な値にするためには，過度のカテコラミンは避け，肺血管拡張薬を慎重に増量し，ある程度の前負荷によって中心静脈圧を下げすぎないように管理することが重要である（Fig. 3f）．

右室肺動脈カップリングは，肺動脈性肺高血圧症だけでなく様々な心血管系疾患における後負荷に対する右室機能の評価に用いられ，予後予測に重要な指標と考えられる．侵襲的な評価に比して，外来診療でも簡便に推定ができる心エコーを用いた手法は日常診療において有用性が高いが，血行動態の推定評価法であるため心臓カテーテル検査に代わるものではない．小児においては右室機能が急激に悪化する一方で，治療が奏功すれば可逆性が高いため適切な治療戦略を立てるうえで右室肺動脈カップリングに注目した評価を行うことが推奨される．
